AF型安全阀(0.8MPa)

一、概述





  本产品适用于稀油集中润滑系统中,使系统压力不超过调定值,适用介质粘度等级为N22-N460。
安全阀根据翁称通径的大小可分为用调节螺栓和用调压手轮调压两种型式。

二、使用要领
  手轮调压式安全阀与系统管路联接时必须垂直安装,且回油管路标高不得高于回油口法兰中心。

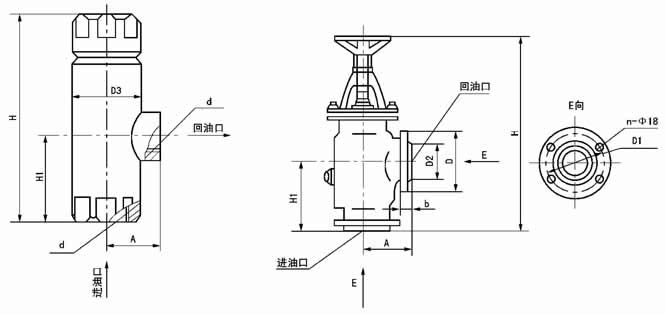

三、外形尺寸
DN=20~40mm              DN=50~100mm
型 号
公称通径
DN
公称压力
MPa
工作压力
MPa
d
H
H1
A
法兰尺寸
D3
重量
kg
D
D1
D2
b
n
AF-E20/0.5
20
0.8
0.2-0.5
G3/4"
140
56
35.5
-
-
-
-
-
45
1.2
AF-E20/0.8
0.4-0.8
AF-E25/0.5
25
0.2-0.5
G1"
165
70
40
-
-
-
-
-
50
1.6
AF-E25/0.8
0.4-0.8
AF-E32/0.5
32
0.2-0.5
G1 1/2"
194
88
48
-
-
-
-
-
60
2.8
AF-E32/0.8
0.4-0.8
AF-E40/0.5
40
0.2-0.5
G1 1/2"
194
88
52
-
-
-
-
-
60
2.6
AF-E40/0.8
0.4-0.8
AF-E50/0.8
50
0.2-0.8
-
420
110
110
165
120
100
18
4
-
15
AF-E80/0.8
80
-
485
125
125
200
160
135
18
8
-
23
AF-E100/0.8
100
-
540
155
135
220
180
155
18
8
-
31
  法兰连接尺寸按JB/T81-94《凸面板式平焊钢制管法兰》中PN=1.6MPa的规定。
四、型号标注说明
